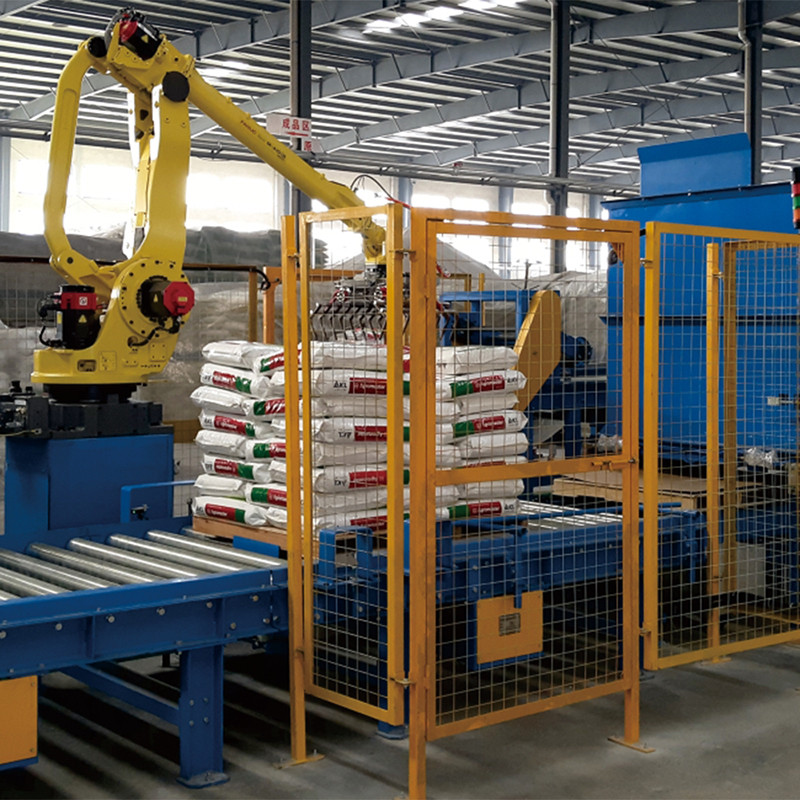

Descrizione del paletizzatore robotico

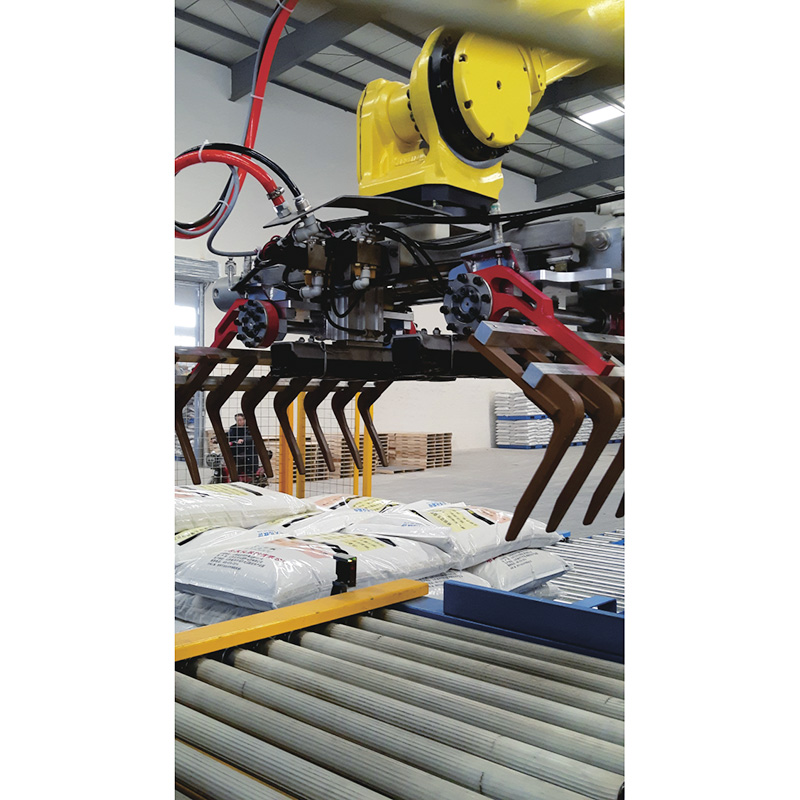

Il robot pallettizzatore afferra il sacco dal trasportatore, colloca il sacco strato per strato sul vassoio secondo il modo predeterminato e infine emette l'intero pila del codice.
Caratteristica del paletizzatore robotico
1. Struttura semplice, piccola impronta, layout flessibile dell'attrezzatura;
2. Basso tasso di guasto, manutenzione semplice, stabile e affidabile;
3. Metodo di raggruppamento flessibile; Adatto per la pallettizzazione di vari. sacchetti di materiale di imballaggio;
4. I sacchi di imballaggio multipli possono essere palletizzati allo stesso tempo, con funzione di selezione intelligente (facoltativa).
Specificazione del parametro del paletizzatore robotico
1. Robot: robot di manipolazione a quattro assi
2. Velocità massima di palletizzazione: 1150 sacchi/ora
3. Peso della borsa: 20KG ~ 50kg
4. Dimensione massima di palletizzazione: 2000X2000

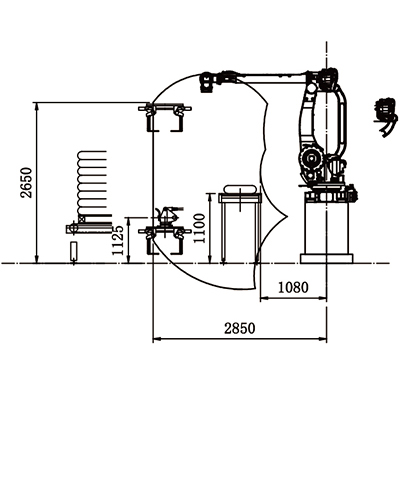

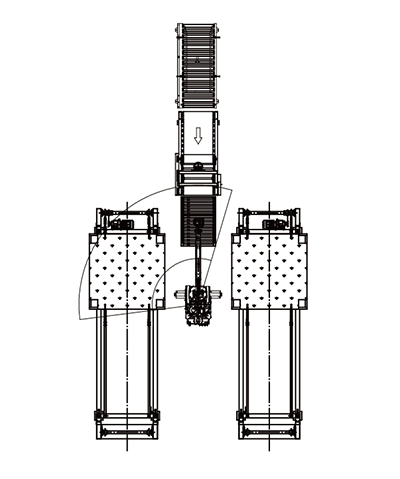

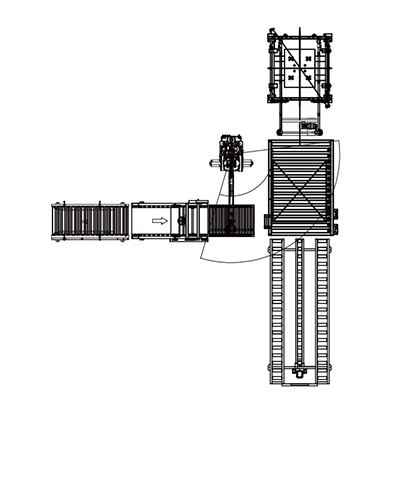

Diagramma del layout dell'attrezzatura del paletizzatore robotico
| |
|
|
|
|
|
|
|

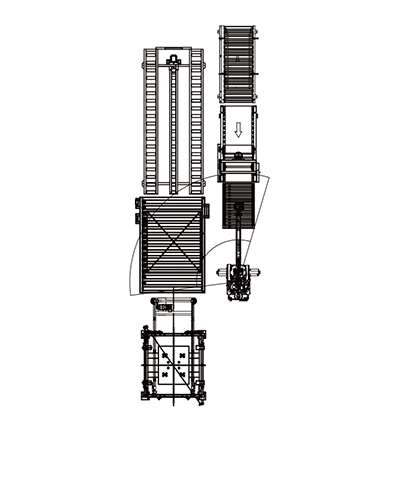

Disposti in verticale, i pallet vengono trasportati dal magazzino di pallet e trasportati utilizzando nastri trasportatori, che possono raggiungere una maggiore automazione. |
|
Disposizione parallela, i pallet vengono trasportati dal magazzino di pallet e trasportati utilizzando nastri trasportatori, che possono raggiungere una maggiore automazione. |
|

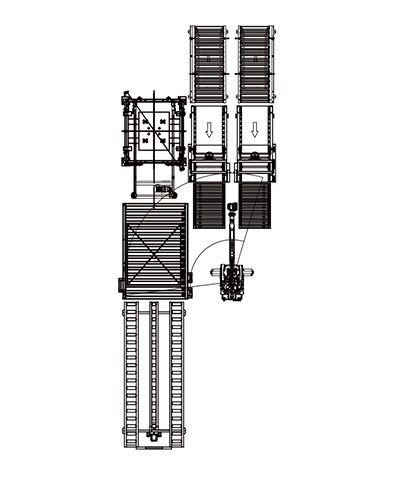

Il pallet viene trasportato dal magazzino di pallet e due nastri trasportatori vengono combinati per formare una linea di impilamento, che può impilare senza problemi i prodotti da una linea. |
|

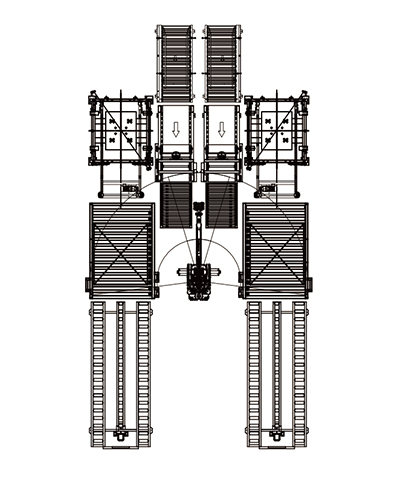

Il pallet viene trasportato dal magazzino di pallet e due nastri trasportatori vengono combinati per formare due linee di impilamento, che possono impilare senza problemi due diversi tipi di prodotti da due linee. |
| |
|
|
|
|
|
|
|

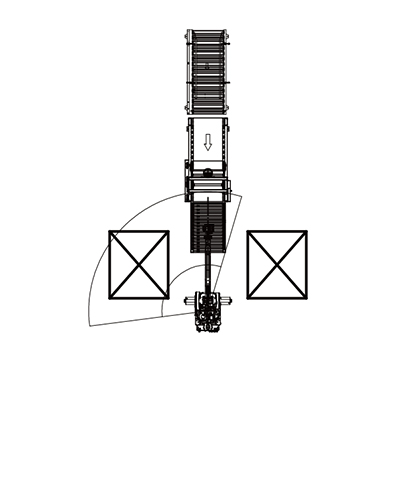

Posizionare il vassoio direttamente a terra, a sinistra e a destra. Un massimo di tre vassoi possono essere posizionati senza alcuna perdita di tempo a causa della sostituzione del vassoio. |
|
I vassoi sono posizionati sul nastro trasportatore per raggiungere una maggiore automazione e due nastri trasportatori vassoi sono posizionati sul lato sinistro e destro per raggiungere una maggiore efficienza. |
|

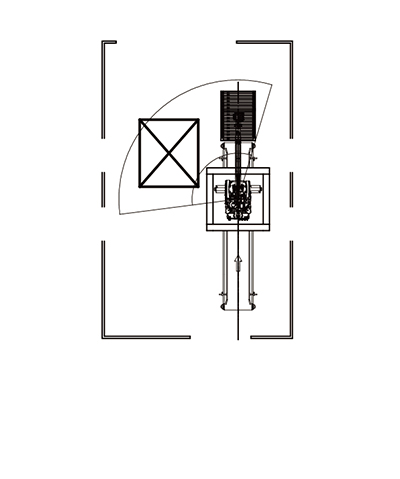

Il nastro trasportatore per la fornitura di prodotti è situato nella parte inferiore del robot, che può ridurre al minimo lo spazio di lavoro e consentire al robot di essere installato e utilizzato in posti stretti. |
|
|
